Speciální zkoušky

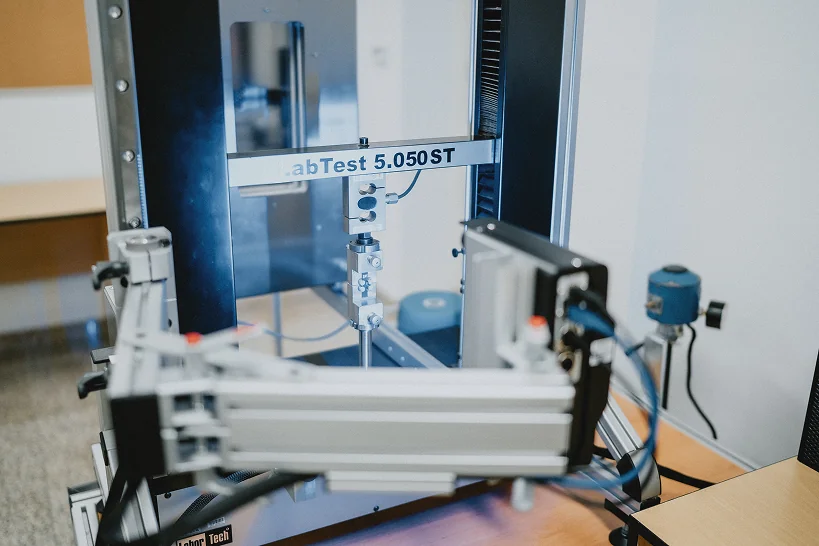

Vyvíjíme kompletní zkušební/měřicí pracoviště (zkušební stavy) podle potřeby zákazníka. Službu zajišťujeme komplexně od konstrukčního návrhu, přes výrobu a montáž, až po realizaci zkoušek, ze kterých vyhotovíme zkušební protokoly předané zákazníkovi.

Speciální zkoušky jsou obvykle doprovázeny měřením mechanických či fyzikálních veličin (posuv, přetvoření, zrychlení, síla, tlak, teplota, průtok aj.) či kombinovány s využitím rychlostní kamery pro vizualizaci rychlých dějů.

Příklady vyvinutých zkušebních zařízení pro:

zkoušky spalovacích motorů – měření ztrát, měření parametrů mazacího systému, zkoušky opotřebení motorových komponent rozsah teplot: +30 až +150 °C, rozsah otáček: do 10.000 rpm
zkoušky napjatosti převodových skříní při zatížení
zkoušky ozubených převodů – měření chyby převodu soukolí vyzařovací charakteristiky infračervených (IR) zářičů (měření hustoty tepelného toku)

Více

Vizualizace rychlých dějů

Rychlé děje umožňuje zachytit rychlostní kamera. Zpomalený videozáznam mnohdy dokáže odhalit skutečnosti, které jsou jinými metodami obtížně zjistitelné. Pomocí rychlostní kamery tak dokážeme lépe porozumět pozorovaným dějům. 

Z obrazové analýzy a s využitím speciálních softwarů lze určit kinematiku pohybujících se částí, frekvenci kmitání apod.

Parametry rychlostní kamery

Rozlišení: 800 x 600 Mpx
Rychlost snímkování: 33 000 fps, při plném rozlišení až 1 000 fps.

Příklady využití rychlostní kamery:

Identifikace kritéria selhání materiálu
Snímání kinematiky ventilů v hlavě válců při provozních podmínkách
Snímání kinematiky ventilových pružin při provozních podmínkách
Snímání kinematiky řetězu ventilového rozvodu spalovacího motoru
Snímání procesu mazání a rozstřiku oleje ve spalovacím motoru
Měření vlastních frekvencí a velikosti kmitů trubkového nosníku v kapalině

Měření mimo laboratoř

Poskytujeme služby v oblasti měření i mimo svou vlastní laboratoř, například v provozu u zákazníka nebo na jedoucích vozidlech.

Příklady měření mimo laboratoř:

Měření vibrací robotického pracoviště
Měření vibrací ovíjecího stroje pro výrobu kompozitních konstrukcí
Měření sil do karoserie při nárazové zkoušce vozidla
Měření sil při namáhání automobilového heveru na zkušebním stavu zákazníka
Měření posuvu hřídelí v převodovce na zkušebním stavu zákazníka

s1

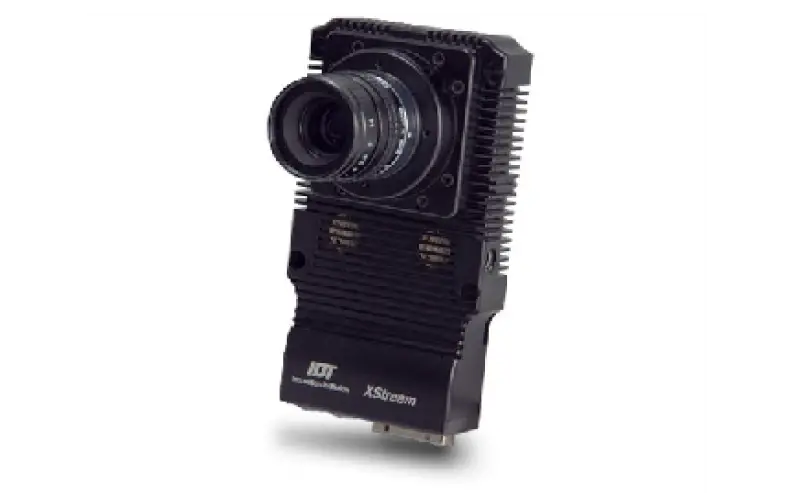

X-STREAM720P SPECIFICATION SHEET

The IDT X-Stream Cameras offer continuous frame streaming via the PCI Express® 2.0 x4 interface with a sustained transfer speed of 1.75 GB/sec. This flexible design has been implemented around two CMOS sensors with Global Shutter: the 720p delivering over 1,700 fps at full resolution (1280×720 pixels) and 1440p delivering over 400 fps at full resolution (2560×1440 pixels). Advanced features include Frame to frame Auto-exposure and Motion Trigger and Double-exposure for PIV users. The especially tuned Motion Monitor application operates the cameras in the Windows, Linux or Mac OSX environments, with features that include always-on live, record while saving and on-demand playback from disk. The cameras are especially suited for a variety of uses ranging from industrial and packaging inspection, microscopy, media/cine including special effects, traffic control and surveillance.

Více

KEY FEATURES

Maximum Resolution	1280 x 720
Maximum FPS @ Maximum Resolution	1,700 fps
Maximum FPS	153,545 @ 1280 x 8
Minimum Exposure Time	1µs
Sensitivity ASA/ISO	15000 ASA mono 5000 ASA Color
Power Requirements	7-12 VDC
Operating Temperature	40+40 °C / -40+104 °F

FEATURES

Approx. Size	65 x 116 x 18 mm (W x H x L)
Approx. Weight	0.24 kg or 0.53 lbs
Shock/Vibration Rating	Shock: 100G /Vibration: 40G – All axes
Mount	C-Mount standard, F & PL Adaptor optional

SENSOR

Sensor Type	CMOS – Proprietary
Sensor Size	36 x 36 mm
Sensor Format	1.3 inch
Pixel Size (micron)	13.7 x 13.7 um
Pixel Depth	24-bit mono 8-bit color

SOFTWARE

Motion Studio	Windows 32/64
Motion Inspector	Windows 32/64 – MAC OS X – Apple iOS
Plug-ins/SDK	SDK, LabVIEW™ or MatLab®
File Formats	Proprietary RAW
On-the-fly Conversion	TIF, BMP, JPG, PNG, AVI, MPG, TP2, MOV, MRF, MCF
